彈簧管式電接點壓力表(以下簡稱電接點壓力表)是在普通壓力表的基礎上另外裝上特殊的電氣接頭，能夠在被測壓力達到設定值時，輸出開關信號，通過電氣線路而獲得自動控制，實現壓力控制或超壓警報。根據電氣接頭構造的不同，分為直接作用式和磁助直接作用式電接點壓力表。



電接點壓力表檢定依據 JJG52 － 2013《彈性元件式一般壓力表、壓力真空表和真空表檢定規程》，檢定內容包含示值誤差、設定點偏差和切換差等。檢定工作中，經常要對超允差值的電接點壓力表進行調修，盡量使其各項誤(偏)差值恢復到允差范圍內，延長使用壽命。電接點壓力表的調修主要是示值超差調修，設定點偏差和切換差超差調修，電氣故障調修。



1 示值超差調修

電接點壓力表示值部分的構造與普通壓力表相同，示值超差調修與普通壓力表的調修方法相同，可根據誤差的不同特征，可分為四類:等值誤差、線性誤差、非線性誤差和輕敲位移誤差。



必須清楚，示值誤差的類別在特定的條件下會相互轉變:非線性誤差通過改變連桿與扇形齒輪的初始夾角，使示值達到“全快”或“全慢”時，非線性誤差可轉變?yōu)榫�性誤差，再移動示值調節螺釘，改變杠桿放大比量值時，線性誤差又可以轉變?yōu)榈戎嫡`差。調修時，shou先金行輕敲位移超差調修，消除示值變動因素，然后針對示值超差對應的誤差類別，采用相應的調修方法。只要對壓力表的工作原理及其關鍵部件工作特性有透徹理解，對示值超差的準確歸類，不斷總結檢修經驗，就能找準調修的部位和方向。



2 設定點偏差超差和切換差超差調修

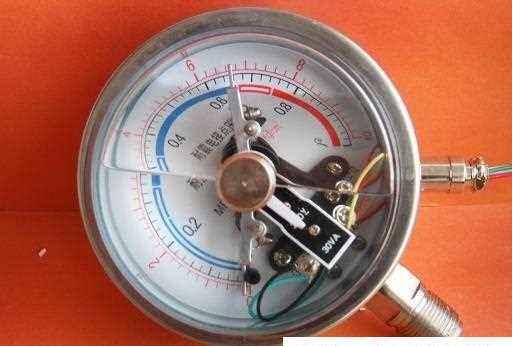

電接點壓力表的定接點裝在設定指針的中段，動接點依靠游絲張力緊貼在示值指針的絕緣柱上，跟隨示值指針移動，示值壓力達到設定值時，相應接點接觸導通，輸出開關信號。



JJG52 －2013 要求設定點偏差檢定在量程的 25%、50%、75%三點附近的分度線上進行，設定點偏差超差是設定點示值與電氣接頭閉合或斷開時的標準表示值之差超出規程允許范圍，設定點偏差檢定是與切換差檢定同時進行，同一設定點的上、下切換值之差為切換差。因此，設定點偏差和切換差的數值是相關的，兩值超差的調修工作，實際上是對設定點上、下切換值的調整。產生設定點偏差超差和切換差超差的因素:示值機構傳動不暢和電接點動接頭有阻卡;示值指針的轉動軸心與設定指針的轉動軸心偏離太大;設定指針的指示末端與定接點偏離太大;磁助直接作用式電接點的磁吸力太大。



調整方法:檢查示值機構和電接點動接頭部分是否存在間隙過大，運轉是否靈活，重點檢查電接點動接頭部分的游絲是否整齊、平盤，張力是否適當，再根據檢查結果，作出相應的調整;調節電氣接頭支架固定位置，盡量使設定指針的轉動軸心與示值指針的轉動軸心在一直線上。若設定點偏差仍超差，對直接作用式電接點，通過調整“Z”型設定指針末端的角度和方位，減小設定點偏差;對磁助直接作用式電接點，還可調整磁性螺絲，改變磁吸力的大小，使設定點偏差回到允許范圍。磁助直接作用式電接點由于增加磁鐵吸力，會加快接觸速度，而使觸點接觸可靠，能消除電弧，可避免電接點壓力表由于振動或介質壓力波動造成觸點的頻繁動作，因而加大電接點設定點偏差值和切換差值，規程對這兩值的要求作出相應放寬。檢修磁助式電接點壓力表時，如發現磁鐵掉了，安上磁鐵后需要調整，由于壓力表的表針在下限區域機芯游絲力矩較大，使接點吸合力偏大，這時如磁力過大就會使接點不易打開。所以，下限磁吸力一定要偏小。上限則相反，磁力可大些，以上限接點打開時略有延遲為佳。調試完畢，一定要夾緊磁鐵，對磁性螺絲滴漆固定，以防震動時出現移位。



3 電氣故障調修

電接點壓力表是利用電氣接頭發出的開關信號，通過電氣線路而獲得自動控制，實現壓力控制或超壓警報。JJG52 － 2013 對不銹鋼電接點壓力表作出電氣要求，規定了絕緣電阻和絕緣強度合格值，考慮到接點的導通狀況對設定點偏差和切換差檢定有直接影響。因此，電接點壓力表電氣方面的檢查，除了絕緣電阻和絕緣強度試驗外，還應著重檢查接點的導通情況，接點的導通測試以聲光提示為佳。



(1)電接點接觸不良調修

接點表面氧化形成氧化膜，觸點完好，沒有蝕損，用橡皮擦對接點進行擦拭，可恢復光亮，接觸良好;在負載情況下，接點導通或斷開的瞬間容易產生火花和電弧現象，接點輕度蝕損，可先用什錦銼對接點進行整形，達到圓滑整齊，再用金相砂紙進行拋光，可接觸良好，接點嚴重蝕損，則要更換整體電接點機構，更換時注意規格一致，安裝時注意設定指針與示值指針同軸，還要進行相關的誤(偏)差測試。



(2)絕緣電阻試驗不合格調修

JJG52 －2013 要求shou次檢定和后續檢定均要進行絕緣電阻試驗，shou次檢定時，絕緣電阻試驗不合格，通常是連接導線外皮破損，接線端頭觸碰外殼造成，后續檢定時，絕緣電阻試驗不合格，通常是電接點機構和接線端子受導電雜質污染，或者是絕緣材料老化導致絕緣性能下降。檢修時應逐一排查，必要時更換相關零件。



(3)絕緣強度試驗不合格調修

JJG52 －2013 只要求在shou次檢定時進行絕緣強度試驗，在絕緣電阻試驗合格后，方可進行絕緣強度試驗，絕緣強度試驗不合格，可以確定為絕緣材料出問題，更換整個電接點機構就能解決問題。



4 結束語

本文把電接點壓力表調修分為示值超差調修，設定點偏差和切換差超差調修，電氣故障調修。調修順序:先示值超差調修，再進行電接頭電氣故障調修，#后進行設定點偏差和切換差超差調修。
