SC-800系列數字壓力表是采用單片機控制的在線測量儀表。它采用電池長期供電方式、wuxu外接電源，安裝使用方便。該系列數顯壓力表可用壓力表、絕壓、差壓的檢測，其形式品種多樣，分為普通型和防爆型，能滿足各種測量需要。數顯壓力表壓力表從根本上克服了指針式壓力表精度低、可靠性差、損壞率高等諸多缺點。尤其在腐蝕、振動等場所使用，更顯其超凡性能。

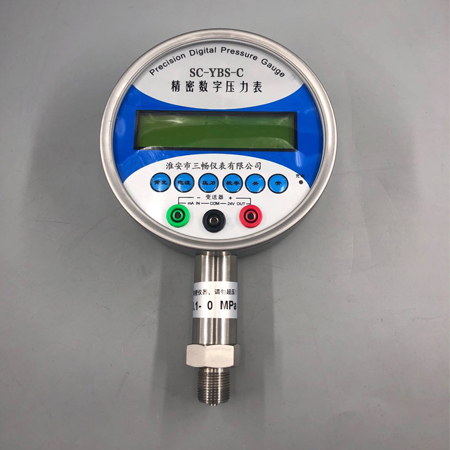

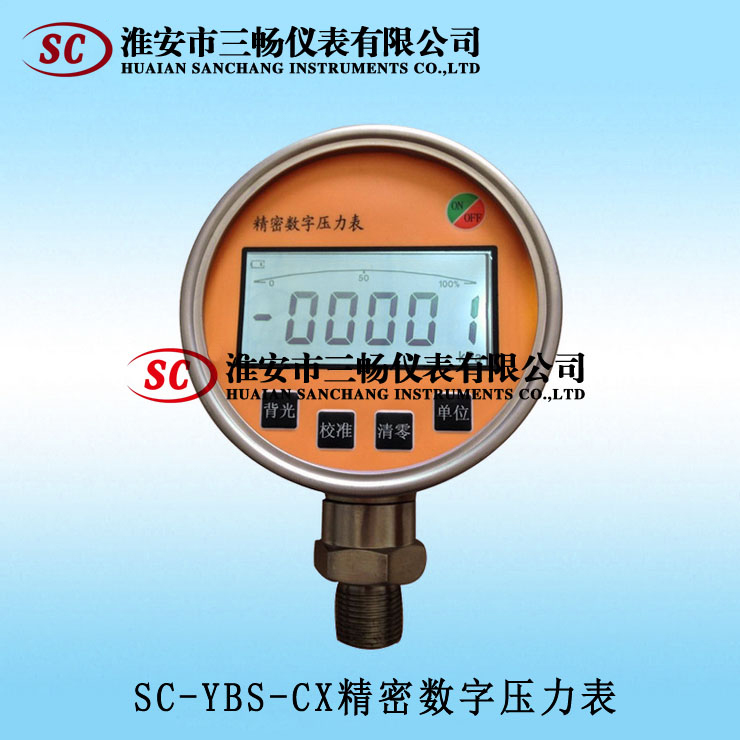

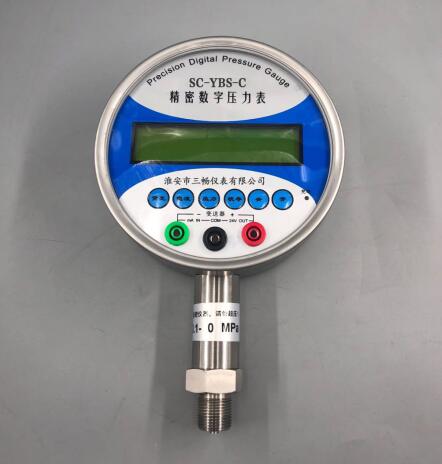

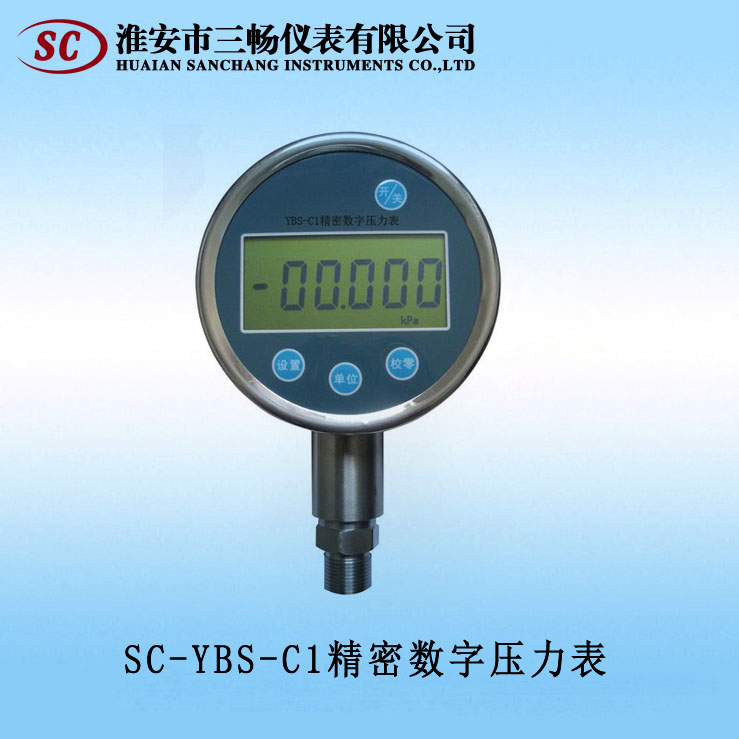

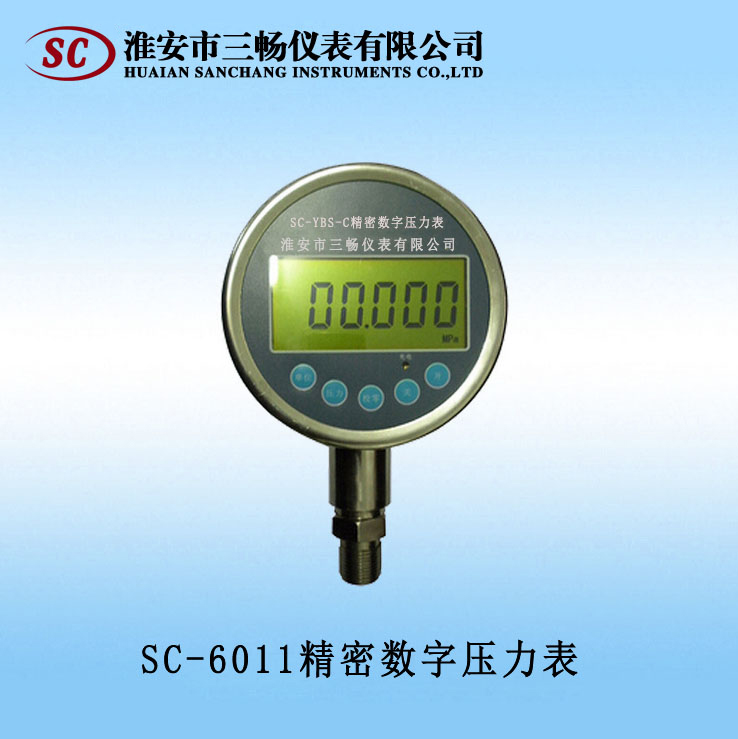

數字壓力表
該產品經guojia級計量部門、防爆部門檢定合格，已在石油、化工、電力等領域得到廣泛應用。
數字壓力表的型號選用說明
SC-800-E為通用型數顯壓力表；適用于非防爆場所。
SC-800-EB為本安防爆型；適用于防爆場所。
數字壓力表的產品特點
大屏幕；大屏幕液晶顯示，讀數直觀清晰，適應環境溫度寬。
高精度；先金的微處理器技術，進口測控芯片，性能穩定精度高。
1、該精密數字壓力表為交直流兩用的便攜式儀表，在測量大氣壓力的同時，可測量電流，并備有24VDC輸出。
2、高性能微處理器對儀表長時間內寬溫度范圍內使用而不影響儀表測量精度。
3、功耗低。采用進口鎳氫高能量電池，保證儀表長時間內正常工作。
4、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠壓而損壞，電池使用壽命長（因長時間不用，隔三個月充電一次至綠燈亮）。
5、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。
6、儀表量程功能豐富，一表多用，具有多種顯示風格，可同時顯示壓力、電流；壓力、毫米水柱，壓力、公斤和電流百分比。
7、軟件內容豐富，操作簡單、明了。
8、儀表具有超量程報警功能，當所加壓力起出額定滿量程+2500安時，儀表將顯示OVERRANGE！P，并且內置蜂鳴器將斷續發聲，表示壓力超出滿量程，應停止加壓，并卸掉部分壓力使其在規定量程內，以免損壞壓力傳感器。測試的電流值超出22mA，儀表同樣顯示OVERRANGE！Ⅰ，并且內置蜂鳴器將斷續發聲。
9、采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。直接在面板上操作調校滿量程。
10、LCD帶背光顯示，直觀、清晰、結構緊湊合理；體積小、重量輕，攜帶方便。
11、便攜式金屬外殼，抗干擾強，牢固耐沖擊。
二、精密數字壓力表用途
該精密數字大氣壓力計除可作較高準確校正標準器（表）外，也可作為工作儀表使用，廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。
三、精密數字壓力表工作原理
a：壓力：被測介質或大氣壓力從引壓管施加壓力于固態（硅膜片）傳感器上，當壓力變化時，擴散硅膜片的電阻地壓力電阻效應下發生變化，這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經模擬——數字轉換器轉換為數字信號，經微處理器處理后，在LCD顯示器上顯示出被檢介質壓力值的數字。
b電流：隨機一副表筆插入儀器面板上相應的孔內，將儀表打開至電流檔即可測量。
四、精密數字壓力表技術指標
1、測量范圍：-100kPa～100MPa
2、分辨率：壓力：Min 1Pa電流：Min 1uA
3、電流測量范圍：0~20mA
4、直流輸出：24VDC
5、準確度：壓力：0.05% F.S， 0.1% F.S
電流：0.05%±1d
6、環境溫度：5~50℃
7、直流工作時間：≥16小時
8、顯示：4 1/2LCD 5 1/2LCD
9、相對濕度：≤80% RH
10、過載能力：為量程上限的1.2~1.5倍
11、外形尺寸：表盤Ø150mm（壓力接口M20*1.5）
12、重量：2.2kg
13、電源：In:220VAC 50Hz/Out:DC12V 500mA
五、精密數字式壓力表使用操作
1、電源開、關鍵：按“開”鍵儀表電源打開，LCD顯示儀表測量狀態；按“并”鍵，儀表關機，切斷電源。
2、校零鍵：表壓時，測量前，按一下此鍵，儀表自動將傳感器的零點值采集并送CPU進行處理，保證儀表所測數據為實際壓力值。大氣壓力不按此鍵。
3、壓力健：若LCD顯示壓力、電流測量狀態時，按一下此鍵，儀表切換到“KPa、mmH2O”或“MPa (Kg)”同時顯示狀態。
4、電流鍵：需檢測儀器電流時，按一下此鍵，LCD顯示測量值。重復按此鍵，可實現壓力、電流及電流百分比之間轉換。
5、背光鍵：工作于光線較暗的環境中，按一下此鍵，打開背光，方便讀數。
6、檢測變送器：儀表備有24VDC電源輸出，檢測變送器時，直接將儀表打開至電流檔，紅表筆插入“24V OUT MAX30 mA”孔內，黑表筆插入“mA IN MAX20 mA”與變送器的“+、-”極直接連接，即可檢測變送器。如果無須該儀表24V輸出電壓，可直接將紅黑表筆插入“mA IN MAX20 mA”和“COM”中串聯到24V穩壓源再與變送器直接連接，也可檢測變送器。
7、表壓時的壓力、電流滿量程校準：
（1）壓力滿量程校準：若儀表顯示為“Kpa（MPa）”和“mA”時，按“壓力鍵”將儀表顯示切換到“Kpa（MPa）”和“mmH2O(kg)”同時顯示狀態，加壓至滿量程穩定后，同時按“壓力、電流鍵”，此時LCD液晶顯示屏地衣行顯示：FS ADJ B第二行為所測壓力值，表示已進入壓力滿量程校準狀態。此時只要按一下“背光鍵”即可校準并自動退出滿量程校準程序，進入正常測量狀態。
